[ФОТООТЧЁТ] Подсветка пепельницы:

Страница: 1 2

Сообщений 1 страница 20 из 29

1

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24

Собственно снимаем,разбираем,моем(последнее по желанию  :D )

[реклама вместо картинки]

для подсветки использовал 2 диода(немного переделаные для удобства инсталяции), корпус авторучки и два резюка(на + 1,5кОм, на - 1кОм)
линзы диодов и корпус авторучки заматировал мелкой наздачкой. в качестве проводки использовал телефонный удлинитель, вернее его жилы.
тонкие и в меру жёсткие, а главное стоят копейки  :)

[реклама вместо картинки]

так оно выглядит в сборе   :hobo:

[реклама вместо картинки]

готовим площадку, для посадки девайса нарисованного выше  :D , на крышке пепелки

[реклама вместо картинки]

далее нужно закрыть отверстие(указано пунктиром),через которое шла подсветка пепелки от лампочки прикуривателя.
я сначала заклеил отрезком чёрной изоленты и поверх использовал материал оторваный с крышки пепелки(использовался для отражения света в пепелку), не проподать же добру  ^^

[реклама вместо картинки]
[реклама вместо картинки]

далее сверлим сквозь левую "шпильку", держащую крышку пепелки, для прокладки проводов

[реклама вместо картинки]

пришлось немного подрихтовать саму пепелку, что б не соприкосалась с проводами(малость перестарался  :hobo: )

[реклама вместо картинки]

так как был прикуплен диод "маяк" с двумя резюками в цоколе(на поверку долгожития), для замены лампочки в прикуривателе.
пришлось удалить перегородку в патроне, диод иначе не влазиет  :mad:

[реклама вместо картинки]

собственно и всё, провода запаралелены с патроном лампочки(теперь уже доиода  :D ) прикуривателя.

так оно выглядит в сборе с тыльной стороны

[реклама вместо картинки]

вид с переди

[реклама вместо картинки]

и на конец вот так оно выглядит в темноте  :smoke:

[реклама вместо картинки]
[реклама вместо картинки]

результатом доволен  :cool:

0

2

  • Автор: megawat
  • Ветеран-Вектравод
  • megawat
  • Зарегистрирован: 2008-09-20
  • Приглашений: 0
  • Сообщений: 327
  • Уважение: +4
  • Позитив: +2
  • Пол: Мужской
  • Возраст: 43 [1981-08-23]
  • Провел на форуме:
    1 день 18 часов
  • Последний визит:
    2011-08-07 08:29:58

куль !
но вот трубку  матовую  мона  поставить )

0

3

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24
megawat написал(а):

но вот трубку  матовую  мона  поставить )

Денис написал(а):

линзы диодов и корпус авторучки заматировал мелкой наздачкой

0

4

  • Автор: Лектор
  • Ветеран Движения :)
  • Лектор
  • Откуда: Мурманск
  • Зарегистрирован: 2009-04-13
  • Приглашений: 0
  • Сообщений: 629
  • Уважение: +21
  • Позитив: +15
  • Пол: Мужской
  • Возраст: 41 [1984-02-04]
  • Провел на форуме:
    9 дней 21 час
  • Последний визит:
    2010-12-11 15:05:57

Денис :) КУЛЬНО!)
надо же с чего то начинать))
- отличное начало)) :cool:
- полезная Штучка для того - кто курит) :smoke:
ночью не промажешь :cool:

0

5

  • Автор: Tom Cooper
  • Ветеран-Вектравод
  • Зарегистрирован: 2008-06-14
  • Приглашений: 0
  • Сообщений: 364
  • Уважение: +5
  • Позитив: +2
  • Провел на форуме:
    2 дня 19 часов
  • Последний визит:
    2010-03-15 16:49:12

А нафига синий цвет ? не видно ж ничего...

0

6

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24

я хоть и курю, но обычно у меня там мелочёвка по типа предов

0

7

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24
Tom Cooper написал(а):

А нафига синий цвет ?

мне хватает  :yep:

0

8

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24

для доп подсветки можно ещё использовать,
вот этот девайс

[реклама вместо картинки]

0

9

  • Автор: megawat
  • Ветеран-Вектравод
  • megawat
  • Зарегистрирован: 2008-09-20
  • Приглашений: 0
  • Сообщений: 327
  • Уважение: +4
  • Позитив: +2
  • Пол: Мужской
  • Возраст: 43 [1981-08-23]
  • Провел на форуме:
    1 день 18 часов
  • Последний визит:
    2011-08-07 08:29:58

:cool:

0

10

  • Автор: Василий
  • Бывалый Вектравод
  • Василий
  • Откуда: Мурманск(Ленинский р-н)
  • Зарегистрирован: 2009-08-02
  • Приглашений: 0
  • Сообщений: 165
  • Уважение: +6
  • Позитив: +8
  • Пол: Мужской
  • Провел на форуме:
    1 день 13 часов
  • Последний визит:
    2009-12-22 13:20:18

Замутил конечно круто! :flag: я немного проще делал.Я взял лампочку диодную которая в потолке у зеркала.Разобрал,аккуратненько паяльником впаял все ето дело.Проводку как то по другому положил,забыл как.Не пилил почти ничего.

0

11

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24

идею изготовления "светлячка" высмотрел у Memfis`а  :whistle:  :D
проводку прокладывал с наименьшими потерями при использовании(перелома, перетирания и секретности  :D )

0

12

  • Автор: Василий
  • Бывалый Вектравод
  • Василий
  • Откуда: Мурманск(Ленинский р-н)
  • Зарегистрирован: 2009-08-02
  • Приглашений: 0
  • Сообщений: 165
  • Уважение: +6
  • Позитив: +8
  • Пол: Мужской
  • Провел на форуме:
    1 день 13 часов
  • Последний визит:
    2009-12-22 13:20:18

Ясно, ну все равно зачетно!!!

+1

13

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24
Василий написал(а):

я немного проще делал.Я взял лампочку диодную которая в потолке у зеркала.Разобрал,аккуратненько паяльником впаял все ето дело.

сенк за идею  :cool:
а я всё голову ломал, где маленькие синие диоды взять для подсветки управления отопителем.  :jumping:

0

14

  • Автор: Василий
  • Бывалый Вектравод
  • Василий
  • Откуда: Мурманск(Ленинский р-н)
  • Зарегистрирован: 2009-08-02
  • Приглашений: 0
  • Сообщений: 165
  • Уважение: +6
  • Позитив: +8
  • Пол: Мужской
  • Провел на форуме:
    1 день 13 часов
  • Последний визит:
    2009-12-22 13:20:18

Щас всякие разные есть.Я ставил 4 диода там было.А есть 6 и 8!!!Ну 8 люстра :D

0

15

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24
Василий написал(а):

Ну 8 люстра

где сие чудо продают?

0

16

  • Автор: Василий
  • Бывалый Вектравод
  • Василий
  • Откуда: Мурманск(Ленинский р-н)
  • Зарегистрирован: 2009-08-02
  • Приглашений: 0
  • Сообщений: 165
  • Уважение: +6
  • Позитив: +8
  • Пол: Мужской
  • Провел на форуме:
    1 день 13 часов
  • Последний визит:
    2009-12-22 13:20:18

попытаюсь вспомнить!Помойму в 12вольт видел,а так на рынке думаю есть.Просто я тогда когда видел 3 магазина объехал:автолада,светофор и 12вольт.

0

17

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24

ясненько, уменя ещё остались 3х и 4х диодные не применённые на бывшей верке  :D
будем мутить подсветку отопителя  :hobo:

+1

18

  • Автор: Василий
  • Бывалый Вектравод
  • Василий
  • Откуда: Мурманск(Ленинский р-н)
  • Зарегистрирован: 2009-08-02
  • Приглашений: 0
  • Сообщений: 165
  • Уважение: +6
  • Позитив: +8
  • Пол: Мужской
  • Провел на форуме:
    1 день 13 часов
  • Последний визит:
    2009-12-22 13:20:18

Жуть o.O Я боюсь туда лезть

0

19

  • Автор: Денис
  • Ветеран Движения :)
  • Денис
  • Откуда: п.Видяево
  • Зарегистрирован: 2008-08-13
  • Приглашений: 0
  • Сообщений: 901
  • Уважение: +19
  • Позитив: +42
  • Пол: Мужской
  • Возраст: 44 [1981-02-22]
  • Провел на форуме:
    14 дней 7 часов
  • Последний визит:
    2012-02-17 00:49:24

не так страшен чёрт как его малюют  :D

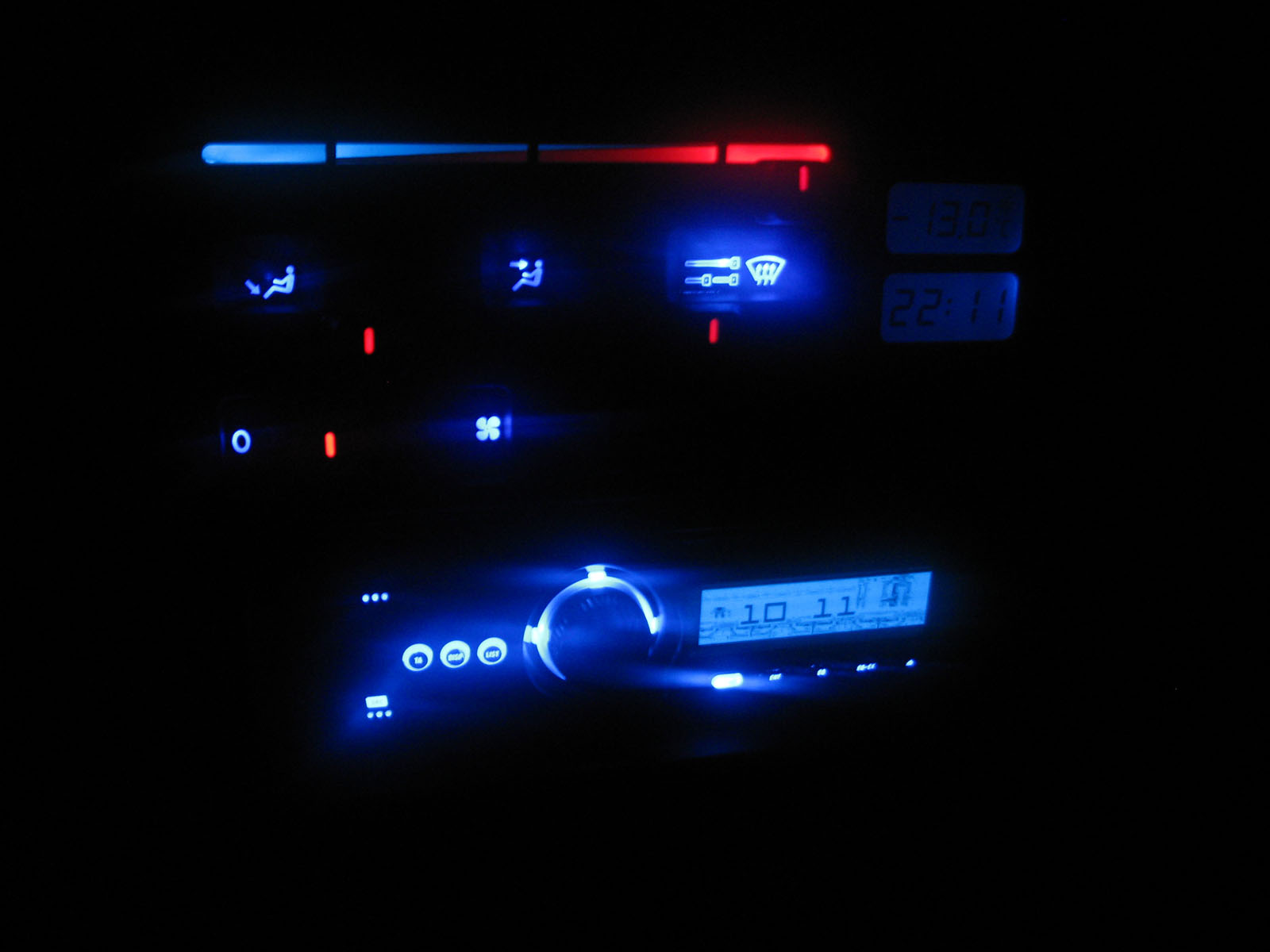

вот вот я делал на бывшей верке

https://forumupload.ru/uploads/0000/26/e0/5854-1-f.jpg

0

20

  • Автор: Лектор
  • Ветеран Движения :)
  • Лектор
  • Откуда: Мурманск
  • Зарегистрирован: 2009-04-13
  • Приглашений: 0
  • Сообщений: 629
  • Уважение: +21
  • Позитив: +15
  • Пол: Мужской
  • Возраст: 41 [1984-02-04]
  • Провел на форуме:
    9 дней 21 час
  • Последний визит:
    2010-12-11 15:05:57

Денис
я ещё видел сие чудо  - в магазе на кооПеративной - который перед автоколонной как на север ехать))
- собственно там и диодики Цветастые :D брал с двумя уже впаяными резюками)) :)

0
